一．產品概述

本公司遵循降低能耗，循環利用的環保理念，研發出智能化數顯免維護吸濕器系列產品，我們建議您在使用前，認真閱讀本說明書。

MHXQ型免維護吸濕器是利用自動加熱烘干原理，為油浸式變壓器設計的空氣自動凈化裝置。

當變壓器由于負荷或環境溫度的變化而使變壓器油的體積發生脹縮，迫使儲油柜內的氣體通過免維護吸濕器的金屬過濾網和干燥劑進行呼吸時，清除了進入的空氣中的雜質和水分，從而保證了變壓器油的清潔和絕緣強度。并且當長時間使用后,干燥劑受潮達到預設的相對濕度值時,免維護吸濕器立即啟動加熱干燥功能,自動去除干燥劑中的水分,使干燥劑恢復吸濕能力，如此循環往復使用，從而達到吸濕器免維護的目的。

免維護吸濕器相對于傳統吸濕器的優點是：

1.可持續在線檢測硅膠干燥度，避免了潮濕空氣進入變壓器內部的可能性。保證了進入油箱內空氣的純凈度與干燥度。大大提高了主設備的安全性能。

2.吸濕器的干燥劑（硅膠）有毒性，由于不再更換，從而避免了對人和環境造成的二次污染。

3.不需要定期更換干燥劑（硅膠），省時省力，降低了變壓器的維護成本。

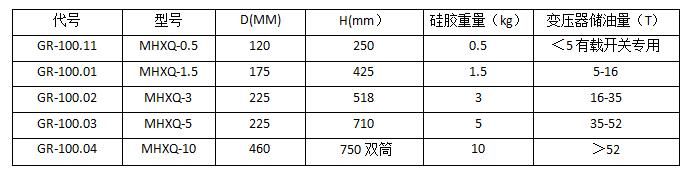

二、外形尺寸及技術參數(LT型）

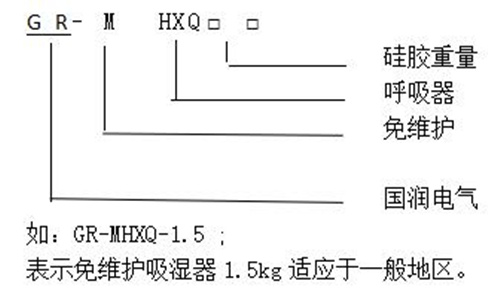

三. 免維護吸濕器型號含義

四.結構原理

MHXQ型免維護吸濕器是當儲油柜吸進空氣時，空氣通過燒結的金屬過濾網，進入吸濕器內部。燒結金屬過濾網對空氣中的灰塵進行過濾，經過濾后的空氣流經干燥室，空氣中的水分因為干燥劑充分吸收，達到干燥空氣的目的。空氣的相對濕度由安裝在吸濕內部的溫濕度傳感器進行監測，該相對濕度是干燥劑飽和指示劑，當超過設定濕度時，干燥劑通過安裝在干燥室內的加熱元件進行烘干，烘干過程中所產生的水蒸汽通過對流向四周擴散,通過金屬網到達玻璃筒,并在玻璃筒上冷凝,冷凝的水珠沿玻璃筒流向安裝在底部的金屬法蘭，并流出吸濕器，當溫濕度傳感器出現故障時,控制盒內設有定時控制器,可按照預定的時間間隔對干燥劑進行加熱控制,使吸濕器達到免維護的目的。

五．主要技術性能及參數

1） 適用范圍：一般地區和濕熱地區；

2） 環境溫度：-40℃～60℃；

3） 控制系統電源為AC 110V/265V ；50Hz/60Hz；

4） 硅膠重量 0.5KG 1.5Kg 3Kg 5Kg 10Kg；

5） 呼吸力小于或等于50Kpa；

6） 起始加熱器功率:0.5Kg吸濕器200W，1.5Kg吸濕器400W，3Kg吸濕器800W，5Kg吸濕器1200W， 10Kg吸濕器2400W；

7） 吸濕材料：無色硅膠；

8） 電器盒防護等級IP55；

9） LT型燒結金屬過濾器加熱功率40W，溫度低于5℃時電源接通，溫度高于30℃時電源截止；

10） 0.1毫秒（ms）起始電流為HiX10；

11） 加熱器均為半導體陶瓷加熱片，具有恒溫性質；

12） 干燥室對地500V,120s漏電流≤0.15mA；

13） 電控制盒內防冷凝加熱板功率20W, 溫度低于5℃時電源接通，溫度高于30℃時電源截止；

14） 待機功率≤5VA。
